概述 I SUMMARY

风力发电场占地面积广，其输电线路网络绵延数十公里，极易遭受雷电、污秽、动植物、风吹舞动、外力破坏等各种自然因素的影响而发生跳闸事故。每一次跳闸故障，除给风电场电力网络带来冲击外，都会给绝缘子、导线等设施带来损坏，给系统运行留下安全隐患。且如果故障不能快速排除，将会造成风电机组大量发电无法送出，对风电场的电力生产造成直接的损失。因此， 及时准确地找到故障点并对线路进行修复是风电场输电线路运行维护的一项重要工作。目前风电场输电线路广泛使用故障录波测距装置，其在实际应用中由于受到输电线路 T 接复杂结构、接地参数以及弧垂等影响，往往不能准确定位故障点，其误差达几公里甚至数十公里。因此， 目前输电线路的故障查找不得不依赖大范围的人工查找，效率低下，巡线时间较长。在这样的背景下，风电场输电线路在线故障定位系统采用了分布式、大量程行波测量技术，使故障点定位的准确度和可靠性大大提高，定位精度达 300m 以内。同时，本系统还可监测行波电流幅值在几十毫安级别的故障隐患行波放电信号，实现复合绝缘子劣化、金具损伤放电、植被闪络、绝缘子污秽、绝缘子覆冰等输电线路故障隐患监测及预警，实现故障的防范于未然。本系统将改变目前风电场输电线路故障预防与巡视缺乏高效、准确技术手段的现状， 将极大的节省巡线时间，实现快速恢复发电。

技术特点

1）故障录波记录故障发生时混架线路的工频电流、行波电流波形。 2）故障定位 a）区间定位：监测装置作为分界点将混架线路进行划分，故障发生后，根据工频电流方向和极性，确定故障点所在区间。 b）精确定位：根据行波定位法，确定故障点的准确位置。 3）故障原因辨识根据故障行波波形特征，自动辨识故障原因，雷击与非雷击故障辨识准确率不低于 90%。 4）隐患预警系统能有效监测电缆主绝缘缺陷以及外力导致绝缘受损所引起的较强的缺陷放电行波，并实现电缆隐患放电预警。 5）故障告警 9 线路发生故障后，可将诊断结果以手机短信、WEB 发布等方式提供给用户，实现故障告警。 6）运行监测线路运行时，实时监测输电线路的运行电流。

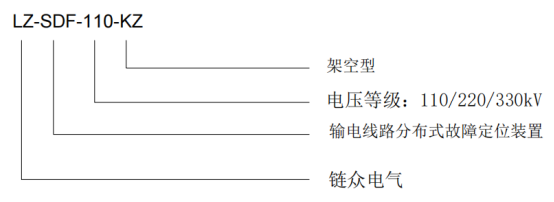

型号说明/MODELDESCRIPTION

输电线路分布式故障定位装置（电缆型）

输电线路分布式故障定位装置（架空型）
